« Trả lời #140 vào lúc: 19 Tháng Mười, 2010, 06:49:32 PM »

2S9 được trang bị quạt gió và thiết bị hồng ngoại nhìn đêm để lái xe trong những trường hợp bị hạn chế về tầm nhìn.



Đến thời điểm hiện nay, lựu pháo – cối tự hành 2S9 không còn được sản xuất. “Nona” có mặt trong biên chế quân đội Liên bang Nga và Afganistan.
Logged
binhnhi2009
Thành viên
*
Bài viết: 118


« Trả lời #141 vào lúc: 20 Tháng Mười, 2010, 11:41:23 PM »

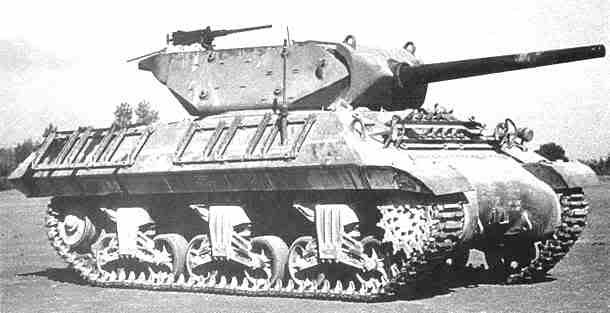

Pháo tự hành chống tăng M10:





bác daibangden cho hỏi là cái tháp pháo của xe này có quay được không? Nếu có thì nó giống xe tăng hơn?
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #142 vào lúc: 21 Tháng Mười, 2010, 06:07:52 PM »

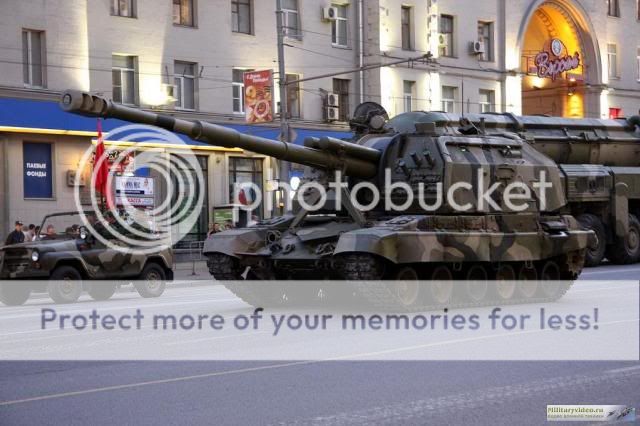

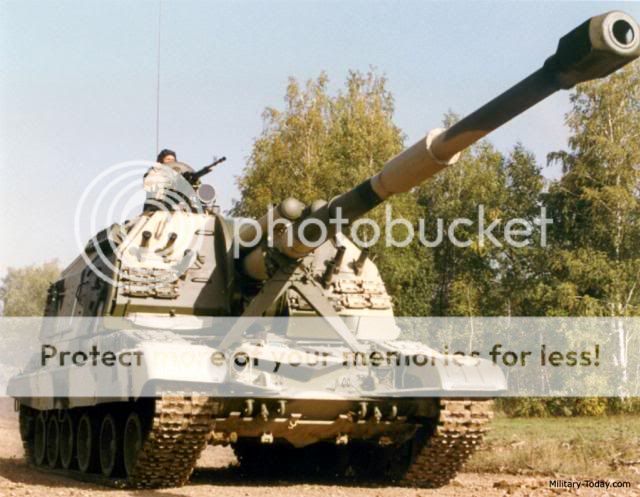

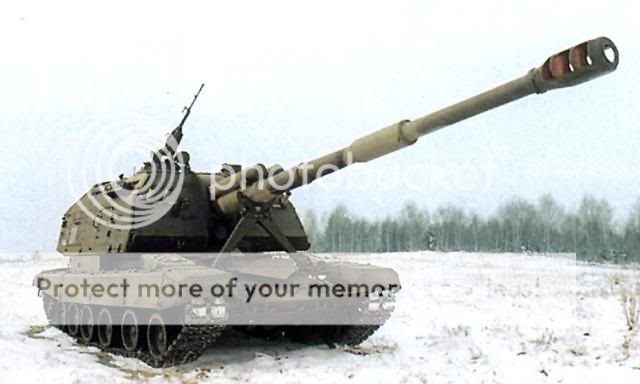

MSTA-S



“MSTA-S” được sử dụng nhằm tiêu diệt các thiết bị hạt nhân chiến thuật, pháo binh và các đại đội súng cối, xe tăng cùng các thiết bị kỹ thuật thiết giáp, các khí tài của đối phương, bộ binh, thiết bị phòng không, phòng thủ tên lửa, các trạm điều khiển, đồng thời phá hủy các công trình phòng thủ, các lực lượng dự bị cơ động của đối phương nằm sâu trong trận địa phòng ngự. Pháo có thể bắn các mục tiêu quan sát được hay bị khuất sau vật cản và bắn trực xạ, bao gồm cả trong điều kiện rừng núi (góc hướng lên tới 50 độ). Khi bắn, cơ số đạn được chuyển từ giá tiếp đạn và vận chuyển từ bên ngoài mà không làm giảm tốc độ bắn.

Thân bọc thép của pháo tự hành theo thiết kế và kín giống như thân xe tăng T-72, với một vài điểm khác biệt. Ví dụ như giáp của “MSTA-S” yếu hơn so với xe tăng. Bởi vì nó chỉ phải bảo đảm sự bảo vệ cho kíp xe, các trang bị, cơ số đạn và các trang thiết bị khỏi mảnh đạn xuyên giáp và đạn phá mảnh. Đầu xe không có giáp hỗn hợp và chỉ đóng từ các tấm giáp đồng nhất. Tấm giáp trên (dưới tháp pháo) của thân xe nằm dưới đốc pháo có đường kính 2 444mm, còn bộ phận dưới thân khác biệt so với T-72 ở sự tiếp nhận trong hệ thống treo của các trục xoắn và xà cân bằng của xe tăng T-80. Trong thân xe lắp động cơ, bộ truyền động, các thiết bị điều khiển và hệ thống treo.

Động cơ – nhãn hiệu V-84A. Đây là động cơ diezen bốn kỳ tốc độ cao 12 xilanh dạng chữ V được làm mát bằng chất lỏng – 840 sức ngựa; có khả năng làm việc trên sáu loại nhiên liệu. Hộp truyền động có có có sau số tiến và một số lùi. (Có thể lắp đồng thời động cơ V-46-6, khống chế van tiết lưu gần 780 sức ngựa). Trang thiết bị điện tử gồm có bốn pin ắc quy có hiệu điện thế 27V.

@binhnhi2009: M10 trong quyển sách em dịch họ sếp vào dòng pháo tự hành bác ạ. Khẩu súng máy trên tháp pháo lúc đầu không có, sau mới được lắp. Ngay trong bài cũng viết là nóc tháp pháo được làm phẳng để giảm chiều cao, giáp được làm yếu đi để tăng độ cơ động mà vẫn duy trì được khối lượng. Cái đoạn em tô đậm là điểm cốt yếu của hầu hết mọi dòng xe tăng bác ạ (trong Chủ đề "Xe tăng thế giới", vào những năm 70-80 xuất hiện hai trường phái khác nhau nhưng khi đó, giáp bảo vệ xe tăng đã sử dụng giáp lớp và giáp tổng hợp nên không so sánh trong trường hợp này được). Vì thế, M10 không được coi là xe tăng. Còn tháp pháo của nó quay được Grin
« Sửa lần cuối: 21 Tháng Mười, 2010, 06:18:54 PM gửi bởi daibangden » Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #143 vào lúc: 21 Tháng Mười, 2010, 06:32:27 PM »

Bộ phận chuyển động của pháo tự hành tương đồng với xe tăng T-80 và bao gồm (tương ứng với một bên) sáu bánh chịu lực, bánh dẫn hướng với cơ chế kéo căng xích, bánh dẫn động với vành bánh răng cư và năm bánh xe con đảm nhiệm chức năng con lăn. Hệ thống treo độc lập với sự xoắn được kéo dài, do đó bảo đảm cho bánh chịu lực bên phải và bên trái được bố trí không đồng trục (các bánh chịu lực bên trái được bố trí hướng lên phía trước 110mm). Các bánh chịu lực đầu tiên, thứ hai và thứ sáu có bộ giảm sóc kiểu ống xếp lồng, bị hãm trong thời gian bắn và để triệt tiêu xung động (sư rung pháo). Trong trường hợp cần thiết, sử dụng thiết bị ổn định dạng lưỡi cày. Băng xích rộng 580mm, trang bị bản lề cao su pha kim loại cũng được vay mượn từ xe tăng T-80.



Tháp pháo được hàn từ các tấm thép cán. Trong đó có: lựu pháo 2A64 với hệ thống dẫn bắn và thước ngắm, hệ thống tiếp đạn và giữ đạn tự động (bao gồm băng truyền tiếp đạn từ đất, giá đỡ đạn 6ES19 với sự vận chuyển được lập trình và sử dụng cơ chế phối hợp các góc cùng sự tiếp đạn từ giá đỡ tới pháo), thiết bị nguồn điện mang theo AP-18D với hệ thống tiếp điện tự động, trang bị quạt gió, các thiết bị thông tin liên lạc (điện thoại nội bộ, dây dẫn bên ngoài và vô tuyến điện) và hệ thống bịt kín phía sau pháo, ngăn không cho khói thuốc súng tràn ngược trở lại buồng điều khiển. Khối lượng tháp pháo khi không có đạn – 13 500kg.
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #144 vào lúc: 21 Tháng Mười, 2010, 06:53:48 PM »

Trang bị của “MSTA-S” gồm lựu pháo 152mm 2A64 và súng máy 12,7mm NSVT, được lắp trên tháp chỉ huy trong vai trò vũ khí phòng không với sự điều khiển từ xa và thước ngắm PZU-7. Lựu pháo nòng rãnh xoắn có liều phóng nạp rời. Trong cơ số đạn có đạn nổ - phá mảnh (OFS) ZOF45 (tầm bắn 24 700m), trong thành phần của các đạn ZVOF58, ZVOF72, ZVOF73 và đạn tên lửa chủ động (ARS) (tầm xa 28 900m), trong thành phần bao của đạn ZVOF91, đạn mẹ - con (đạn caset) kiểu ZNSZO, chứa trong đó 42 đạn chống tăng (tầm bắn 26 000m), đạn rải nhiễu tích cực mẫu ZNSZO (tầm bắn 22 300m), đạn khói chỉ thị mục tiêu trong thành phần của đạn ZVDTs8, đồng thời còn có các loại đạn đặc biệt. Pháo có khả năng sử dụng mọi loại đạn thông dụng của pháo D-20 và 2S3, đồng thời đạn điều khiển với sự vạch sáng bằng tia laze (dẫn đường bằng laze) trong thành phần đạn ZVOF64. Sự chiếu sáng mục tiêu được thực hiện bằng thiết bị quan sát pháo binh với sự hỗ trợ của các thiết bị 1D15 (PP-3), 1D20, 1D22 hoặc 1D26.



Sự xuất hiện của hệ thống nạp đạn bán tự động đã đơn giản hóa sự làm việc của kíp xe và bảo đảm tốc độ bắn 7-8 viên/phút khi sử dụng đạn pháo trong xe và 6-7 viên/phút khi tiếp đạn từ bên ngoài. Nghĩa là 70 viên đạn có thể bay một cách đồng thời trên không trước khi viên đạn đầu tiên chạm vào mục tiêu ở tầm bắn cực đại. Toàn bộ đạn được bố trí trong Tháp pháo. Cơ số đạn bao gồm 50 viên đạn 152mm (tiêu chuẩn – 20 đạn nổ - phá mảnh và 30 đạn tên lửa chủ động), đồng thời 300 viên đạn cho súng máy. Khối lượng cơ số đạn – 2470kg
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #145 vào lúc: 21 Tháng Mười, 2010, 07:50:21 PM »

Hệ thống nạp đạn cho phép dẫn bắn ở bất kỳ góc nào theo góc tầm và góc hướng của pháo với tốc độ bắn tối đa mà không phải quay pháo tới vị trí nạp đạn. Khối lượng đạn lên tới 42kg. Vì thế, để đơn giản hóa công việc nạp đạn từ giá đỡ đạn đã sử dụng hệ thống tự động. Cơ chế tiếp đạn – kiểu bán tự động. Thiết kế của bệ đỡ đạn cho phép bố trí toàn bộ các loại đạn pháo, còn việc tìm loại đạn cần thiết và điều khiển cho toàn bộ quá trình nạp đạn do hệ thống kiếm soát cơ chế nạp đạn thực hiện. Ngoài ra, hệ thống tính toán và cố định số đạn phù hợp cho từng loại. Hai băng truyền độc lập thực hiện việc chuyển các loại đạn đã lựa chọn đến cho pháo. Mỗi băng truyền có cơ chế nạp đạn riêng để tăng tốc độ bắn. Sự xuất hiện của các băng truyền tiếp đạn từ bên ngoài cho phép bắn mà không phải tiêu tốn số lượng đạn trong xe. Vỏ đạn sau khi bắn được đẩy ra tự động qua cửa ra vào dưới nòng pháo, giảm lượng khói thuốc tràn vào buồng chiến đấu một cách đáng kể.



Pháo tự hành được trang bị hai thước ngắm: toàn cảnh (1P22) nằm trong nằm trong nắp chụp bọc thép có thể quay được trên nóc tháp pháo, còn kính ngắm trực tiếp (thẳng) (1P23) nằm tại cửa số bố trí trên tấm giáp đầu tháp pháo. Thước ngắm toàn cảnh có bộ số khuyếch đại 3,7 lần và sự ổn định ngang tự động trong phạm vi quan sát trong mọi điều kiện độ nghiêng của pháo không quá 5 độ. Trong trạng thái hành quân, thước ngắm được thu lại bởi nắp che bảo vệ ở bên phải. Thước ngắm 1P23 có độ khuyếch đại 5,5 lần trong giới hạn góc dẫn bắn từ -4 đến 55 độ.
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #146 vào lúc: 21 Tháng Mười, 2010, 08:06:08 PM »

Thiết bị điện tử của lựu pháo 2E46: theo chiều dọc – tự động, theo chiều ngang – từ bàn điều khiển. Chế độ phục hồi tự động góc hướng sau một loạt bắn làm đơn giản hóa công việc của pháo thủ. Khi bắn, pháo thủ chỉ thực hiện một nhiệm vụ - nắm vững thước ngắm toàn cảnh của thiết bị điều khiển tới điểm ngắm. Trong trường hợp khẩn cấp, trưởng xe có khả năng tự thực hiện việc ngắm và bắn pháo bằng việc sử dụng trang bị đồng loạt. Khi nguồn điện bị cắt, hệ thống nạp đạn và dẫn bắn bằng tay được tiếp nhận. “MSTA-S” được trang bị hệ thống tiếp nhận và truyền bắn 1V122 (dây và vô tuyến điện) trên khoảng cách 500m. Sự kiểm tra ngắm bắn và phối hợp của các loại pin tương hỗ được thực hiện qua máy điều khiển hỏa lực – trưởng xe hoặc sỹ quan lâu năm.



Súng máy phòng không PZU-5, được sử dụng để phòng thủ đối với các thiết bị thiết giáp hạng nhẹ, trực thăng, máy bay phản lực – tương đồng với thiết bị được tiếp nhận trên các xe tăng T-64A/B/BV và T-80UD. Súng được điều khiển từ xa trong tháp pháo. Súng máy NSVT – 12,7mm “Utes” (“mỏm đá”, “ghềnh đá”) (6P11) có tầm bắn xa 2000m và tốc độ bắn 700 – 800 viên/phút với góc hướng từ - 3 đến 70 độ. Cơ số đạn bao gồm 5 băng đạn; mỗi băng đạn 60 viên.

Để bảo đảm khả năng làm việc của pháo tự hành khi tắt hoặc động cơ chính không làm việc – sử dụng thiết bị truyền điện tự động AP-18D – tuabin khí công suất 16kW. Thời gian làm việc liên tục của tuabin khí – 8 giờ.
Logged
hellboy139
Thành viên
*
Bài viết: 232


« Trả lời #147 vào lúc: 21 Tháng Mười, 2010, 08:48:45 PM »

Bộ phận chuyển động của pháo tự hành tương đồng với xe tăng T-80 và bao gồm (tương ứng với một bên) sáu bánh chịu lực, bánh dẫn hướng với cơ chế kéo căng xích, bánh dẫn động với vành bánh răng cư và năm bánh xe con đảm nhiệm chức năng con lăn. Hệ thống treo độc lập với sự xoắn được kéo dài, do đó bảo đảm cho bánh chịu lực bên phải và bên trái được bố trí không đồng trục (các bánh chịu lực bên trái được bố trí hướng lên phía trước 110mm). Các bánh chịu lực đầu tiên, thứ hai và thứ sáu có bộ giảm sóc kiểu ống xếp lồng, bị hãm trong thời gian bắn và để triệt tiêu xung động (sư rung pháo). Trong trường hợp cần thiết, sử dụng thiết bị ổn định dạng lưỡi cày. Băng xích rộng 580mm, trang bị bản lề cao su pha kim loại cũng được vay mượn từ xe tăng T-80.



Tháp pháo được hàn từ các tấm thép cán. Trong đó có: lựu pháo 2A64 với hệ thống dẫn bắn và thước ngắm, hệ thống tiếp đạn và giữ đạn tự động (bao gồm băng truyền tiếp đạn từ đất, giá đỡ đạn 6ES19 với sự vận chuyển được lập trình và sử dụng cơ chế phối hợp các góc cùng sự tiếp đạn từ giá đỡ tới pháo), thiết bị nguồn điện mang theo AP-18D với hệ thống tiếp điện tự động, trang bị quạt gió, các thiết bị thông tin liên lạc (điện thoại nội bộ, dây dẫn bên ngoài và vô tuyến điện) và hệ thống bịt kín phía sau pháo, ngăn không cho khói thuốc súng tràn ngược trở lại buồng điều khiển. Khối lượng tháp pháo khi không có đạn – 13 500kg.

Em vẫn chưa hiểu bác Đại Bàng ơi, nhìn hình thì là xe sử dụng khung gầm của T 72 chứ bác ?  Huh
« Sửa lần cuối: 21 Tháng Mười, 2010, 09:16:43 PM gửi bởi hellboy139 » Logged

Mỗi bước ta đi vùi thây quân giặc cướp nước, mỗi bước ta đi diệt tan bao bốt đồn thù...
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #148 vào lúc: 21 Tháng Mười, 2010, 08:57:31 PM »

Các thành viên trong kíp xe liên lạc với nhau với sự hỗ trợ của thiết bị thông tin liên lạc điện thoại nội bộ 1V116 trên 7 kênh. Thông tin bên ngoài – đài vô tuyến điện sóng cực ngắn R-173 với tầm xa 20km.



Các trang thiết bị bổ sung của pháo tự hành bao gồm: thiết bị chưa cháy tự động tăng hoạt tính gấp ba lần với thiết bị điều khiển ZETs11-2; hai thiết bị quạt thông gió; hệ thống tự đào xới, lắp trên tấm giáp dưới của đầu xe; thiết bị phun khói nhiệt (TDA), làm việc từ động cơ chính; hệ thống 902B Tucha để bắn lựu đạn khói 81mm; hai thiết bị khử khí độc của xe tăng (TDP).



Pháo tự hành 2S19 trang bị tổ hợp hỏa lực pháo binh cấp đại đội  (OBAK) “Kapustnhik”, trong thành phần bao gồm: xe chỉ huy đại đội 1V152 “Kapusnhik-B” (trên cơ sở gầm xe đa năng UNSh), xe của sỹ quan cao cấp đại đội 1V153 (trên cơ sở “Ural-43201” với khung xe đa năng K.42210) và 8 thiết bị 2S19. OABK là mắt xích cơ sở để thành lập bất kỳ lực lượng pháo binh nào.
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #149 vào lúc: 21 Tháng Mười, 2010, 08:59:04 PM »

Em vẫn chưa hiểu bác Đại Bàng ơi, nhìn hình thì là xe sử dụng khung gầm của T 72 chứ bác ?  Huh
Gầm của T-80 đấy Wink. Điểm phân biệt bên ngoài của T-72 và T-80 nhìn tổng thể là hình dạng bánh chịu lực Wink
