Động cơ diezen lắp trên 2S4 V-59 cho phép xe đạt tốc độ 60km/h trên đường nhựa và đường đất: gần 30km/h.

2S4 bắn đạn nổ bằng thép F-864 khối lượng 130,7kg với lượng thuốc nổ 32kg. Ngòi nổ GBMZ-7 có chế độ ngòi nổ tức thời và ngòi nổ chậm. Đạn (mìn) F-864 với đầu đạn VF-84 có 5 viên đạn, theo các thông tin, nó có sơ tốc đầu nòng 158-362m/s và tầm bắn tương ứng từ 800 đến 9650m. Thuốc mồi của đạn nằm trong ống cánh đuôi của mìn. Còn lại bố trí trong cát tút dạng hình tròn, được cố định trên ống có sự hỗ trợ của các sợi tổng hợp. Theo các thông tin từ phương Tây, M-240 và 2B8 đã được thiết kế các loại đạn phản lực với đạn hạt nhân.

Vào cuối những năm 80, dành cho “Hoa Tuylip”, Liên Xô đã thiết kế loại mình điều khiển (hiệu chỉnh – định hướng) 1K113 “Smelchak” (“người can đảm”, “người gan dạ”). Đạn được bắn như các loại đạn thông thường, chỉ lắp thêm chế độ mở cửa của đầu đạn quang học tự dẫn đường và chế độ chỉ định mục tiêu bằng tia laze. Trên cự ly từ 200 đến 5000m tính từ mục tiêu, đạn được định hướng bằng laze. Mục tiêu được chiếu sáng, nhưng không phải trong toàn bộ quá trình bay của quả đạn mà chỉ khi nó gần mục tiêu trên khoảng cách 400-800m. Có sự chiếu sáng, tương ứng với đó, sự định hướng bay của viên đạn sẽ kéo dài từ 1 đến 3s và đối phương thực tế không kịp thực hiện sự gây nhiễu cho “Smelchak”. Độ chính xác trong trường hợp này trong vòng tròn đường kính 2-3m lên đến 80-90%. Trong thời gian chiến tranh Apganistan, “Smelchak” trong lần bắn đầu tiên đã bắn trúng các cửa vào hang động do lực lượng phiến quân chiếm giữ.
« Sửa lần cuối: 27 Tháng Chín, 2010, 02:45:12 PM gửi bởi daibangden » Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #121 vào lúc: 27 Tháng Chín, 2010, 01:41:15 PM »

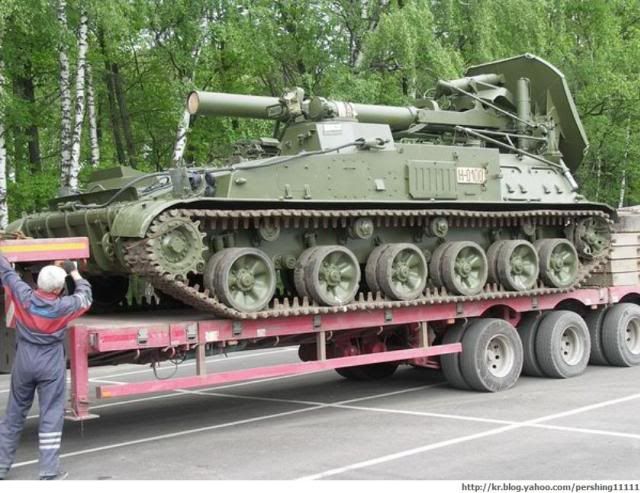

Súng cối 240mm, bắn được các loại mìn (đạn) thông thường và đạn điều khiển rất cần thiết khi tấn công các cứ điểm vững chắc trên chiến trường, đòng thời các khu vực trên địa điểm dân sự. Ví dụ, khi tấn công các mục tiêu cách các chung cư 10-20m.  Khi ở góc tầm tối đa, với loại đạn có độ phân tán nhỏ, độ dốc của viên đạn rơi gần như thẳng đứng, cho phép tiêu diệt đối phương nấp sau các vật cản như tường nhà.



Tới thời kỳ sau chiến tranh, không quốc gia nào tiếp nhận trong trang bị loại súng cối mạnh như vậy. Súng cối tự hành 2S4 là thiết bị duy nhất trên thế giới và cỡ nòng tương đương với nó là không có. Theo các tài liệu, 2S4 được công bố trên tạp chí Military Balance khoảng năm 1991/1992, Liên Xô khi đó có 54 thiết bị 2S4, còn Tiệp Khắc – 8 “Tyulpan”. Trong thời điểm hiện nay, các cỡ nòng súng cối của Mỹ, Anh, Pháp và Đức không quá 120mm.


Logged
hellboy139
Thành viên
*
Bài viết: 232


« Trả lời #122 vào lúc: 27 Tháng Chín, 2010, 01:53:26 PM »



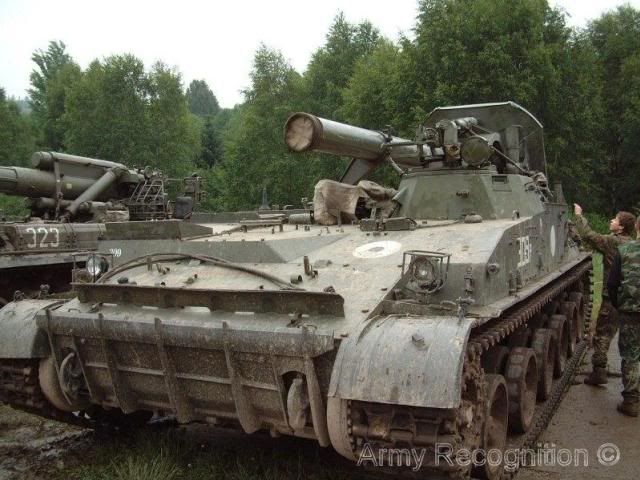

Động cơ diezen lắp trên 2S4 V-59 cho phép xe đạt tốc độ 60km/h trên đường nhựa và đường đất: gần 30km/h.

2S4 bắn đạn nổ bằng thép F-864 khối lượng 130,7kg với lượng thuốc nổ 32kg. Ngòi nổ GBMZ-7 có chế độ ngòi nổ tức thời và ngòi nổ chậm. Đạn (mìn) F-864 với đầu đạn VF-84 có 5 viên đạn, theo các thông tin, nó có sơ tốc đầu nòng 158-362m/s và tầm bắn tương ứng từ 800 đến 9650m. Thuốc mồi của đạn nằm trong ống cánh đuôi của mìn. Còn lại bố trí trong cát tút dạng hình tròn, được cố định trên ống có sự hỗ trợ của các sợi tổng hợp. Theo các thông tin từ phương Tây, M-240 và 2B8 đã được thiết kế các loại đạn phản lực với đạn hạt nhân.

Vào cuối những năm 80, dành cho “Hoa Tuylip”, Liên Xô đã thiết kế loại mình điều khiển (hiệu chỉnh – định hướng) 1K113 “Smelchak” (“người can đảm”, “người gan dạ”). Đạn được bắn như các loại đạn thông thường, chỉ lắp thêm chế độ mở cửa của đầu đạn quang học tự dẫn đường và chế độ chỉ định mục tiêu bằng tia laze. Trên cự ly từ 200 đến 5000m tính từ mục tiêu, đạn được định hướng bằng laze. Mục tiêu được chiếu sáng, nhưng không phải trong toàn bộ quá trình bay của quả đạn mà chỉ khi nó gần mục tiêu trên khoảng cách 400-800m. Có sự chiếu sáng, tương ứng với đó, sự định hướng bay của viên đạn sẽ kéo dài từ 1 đến 3s và đối phương thực tế không kịp thực hiện sự gây nhiễu cho “Smelchak”. Độ chính xác trong trường hợp này trong vòng tròn đường kính 2-3m lên đến 80-90%. Trong thời gian chiến tranh Apganistan, “Smelchak” trong lần bắn đầu tiên đã bắn trúng các cửa vào hang động do lực lượng phiến quân chiếm giữ.


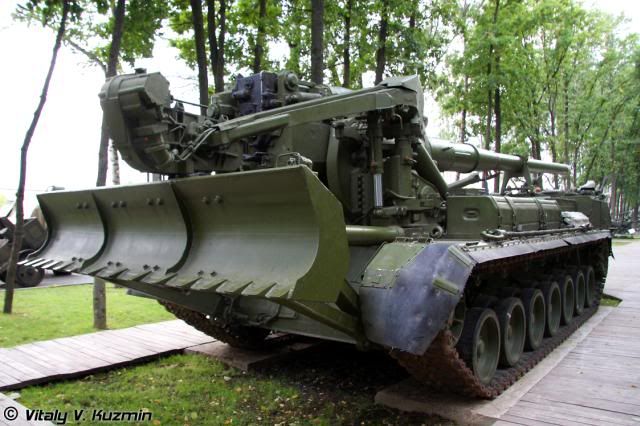

Hình minh họa dưới là 2S7 Pion bác ơi  Grin
Logged

Mỗi bước ta đi vùi thây quân giặc cướp nước, mỗi bước ta đi diệt tan bao bốt đồn thù...
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #123 vào lúc: 28 Tháng Chín, 2010, 03:53:53 PM »

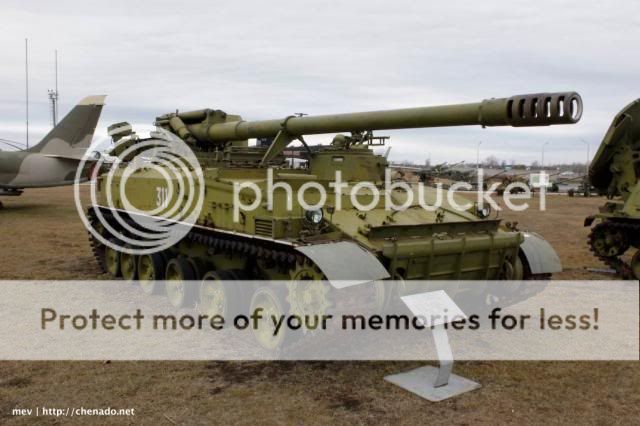

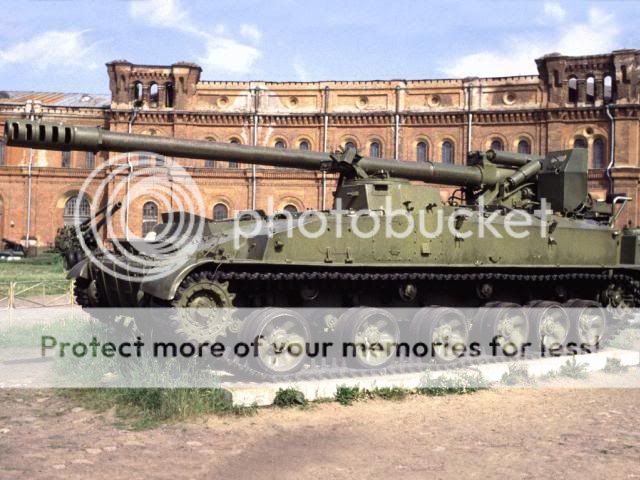

4. 2S5 "Giatsin"

Nguồn: http://army.lv/ru/2s5/250/24

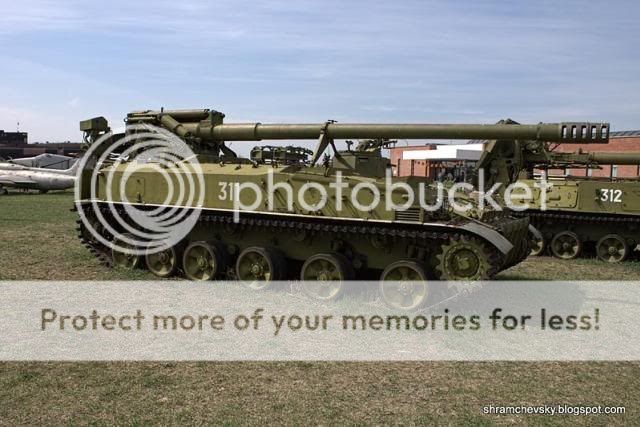

Nòng pháo 2A37 cấu tạo từ ống đơn khối, bộ phận nạp đạn và loa hãm lùi đầu nòng. Bộ hãm lùi đầu nòng với nhiều khe hở gắn liền trên nòng pháo. Khóa nòng bán tự động – kiểu dạng nên xà ngang. Bộ hãm giật dạng rãnh thủy lực, trang bị bộ phận chống giật thủy khí, các xi lanh hãm lùi cùng nòng súng. Độ dài hãm lùi tối đa – 950mm; tối thiểu: 730mm. Cơ cấu đẩy bằng xích cùng thiết bị dẫn động chạy điện thực hiện hai sự tiếp nhận: ban đầu – đạn; sau đó – vỏ đạn. Pháo có bộ phận nâng và cơ chế quay cùng cơ chế cân bằng đẩy thủy khí.



Bộ phận quay của pháo được giới thiệu là một bệ được lắp trên khớp quay trên trung tâm gầm xe. Góc hướng – 30 độ, còn góc tầm: từ -2,5 đến 58 độ. Pháo được trang bị lá chặn nhẹ, che chắn cho pháo thủ và bộ phận máy khỏi đạn, đạn nổ mảnh và áp lực của sóng hơi đầu nòng khi bắn. Nó được giới thiệu như một cấu trúc được rèn từ thép tấm, cố định trên thành trái của bệ máy trên. Trong thành phận thiết bị thước ngắm của pháo bao gồm thước ngắm cơ học D726-45 với kính ngắm PG-1M và kính ngắm quang học – OP4M-91A. Gầm “Giatsint” (“Cây phong lá đỏ”) được thiết kế cùng một gầm với pháo tự hành 2S3 “Akatsia”. Cơ số đạn được bố trí đồng thời trong thân xe, nhưng tự tiếp và nạp đạn được thực hiện bằng tay. Khi bắn, để giữ sự cần bằng, 2S5 sử dụng tấm nâng chống giật dạng lưỡi cày bố trí bên ngoài bộ phận sau thân. Theo nguyên nhân này, việc bắn pháo tốc độ cao về nguyên tắc không thực hiện được. Thời gian chuyển từ trạng thái hành quân sang sẵn sàng chiến đấu không quá bốn phút.
« Sửa lần cuối: 28 Tháng Chín, 2010, 04:11:47 PM gửi bởi daibangden » Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #124 vào lúc: 28 Tháng Chín, 2010, 04:03:07 PM »



Ban đầu, cơ số đạn của 2S5 bao gồm đạn VOF 39 khối lượng 80,8kg với đạn nổ - nổ mảnh OF-49 (46kg), khối lượng thuốc nổ 6,73kb với chất nổ hoạt tính mạnh A-IKh-2 và có ngòi chạm nổ V-429. Tùy thuộc vào mục tiêu có thể bắn một trong bốn loại đạn trong cơ số đạn của “Giatsin”. Sau đó, 2S5 được trang bị đạn ZVOF86 với đạn tăng tầm OF-59 có thể bắn tới 30km. Theo các thông tin phương Tây, trong cơ số đạn của “Giatsin” còn có đạn hạn nhân uy lực từ 0,1-2kT. Hiện nay ở Nga đã sản xuất một số loại đạn 152mm mới. Trong số chúng có loại đạn chùm 3-0-13 với nguyên tố nổ mảnh, đạn chùm với cơ chế tự ngắm được trang bị bộ cảm biến mục tiêu, đạn rải nhiễu tích cực và thụ động.
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #125 vào lúc: 28 Tháng Chín, 2010, 06:25:23 PM »



Pháo 2A37 được sử dụng dẫn bắn bắn đạn khoan bê tông, phá hủy các hỏa điểm kiên cố và công sự dã chiến, để bắn phá sau lưng, các trạm điều khiển, để chống lại các thiết bị pháo tự hành hạng nặng và xe tăng của đối phương. Các thiết bị phụ tùng tương ứng của thước ngắm đảm bảo sự dẫn bắn từ các công sự bị che khuất và dẫn bắn trực xạ. Pháo tự hành có thể hoạt động trng mọi điều kiện khí hậu – thời tiết khác nhau.

Hiện nay, pháo tự hành 2S5 đã tỏ ra lạc hậu. Tuy nhiên, “Giatsin”, hiện tại là loại pháo của Nga có tầm bắn xa chỉ sau pháo tự hành 2S7 “Pion”.


Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #126 vào lúc: 09 Tháng Mười, 2010, 12:08:09 AM »

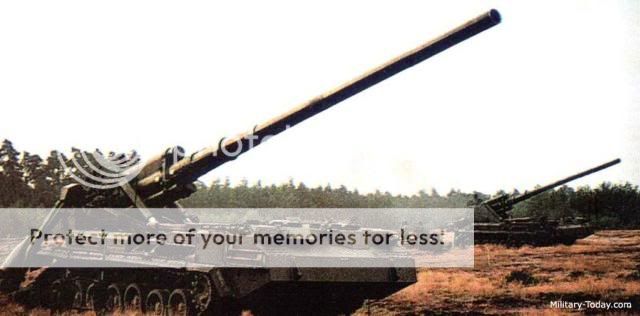

5. 2S7 "Pion"

Nguồn: http://army.lv/ru/2s7/250/23



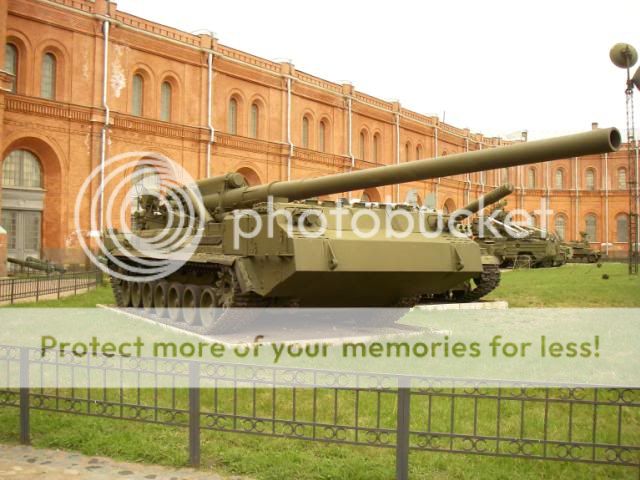

Pháo tự hành 2S7 được sử dụng nhằm thực hiện các nhiệm vụ:

- tiêu diệt và chế áp các thiết bị đạn hạt nhân, pháo binh, súng cối và các thiết bị hỏa lực cũng như kỹ thuật khác
- phá hủy các công trình quân sự dã chiến hoặc hỏa điểm kiên cố
- chế áp và bắn phá hậu phương, các địa điểm, cơ sở điều khiển các đơn vị và pháo binh đối phương
- chế áp và tiêu diệt lực lượng bộ binh, đơn vị kỹ thuật trong trong các khu vực tập trung và khu vực rộng.

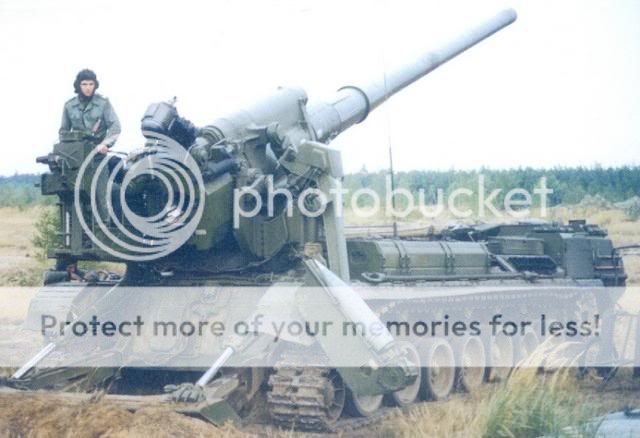

Pháo tự hành 2S7 được thiết kế theo dạng không có tháp pháo với sự bố trí pháo chính mở (lộ thiên) ở đằng sau xe trên gầm xích. 2S7 gồm có pháo 2A44 được cơ khí hóa và gầm xích.

Pháo 2A44 gồm nòng pháo, khóa nòng, cơ cấu bắn, rãnh nạp đạn, trụ chống, các thiết bị chống giật, bộ máy nâng và quay nòng pháo, hai thiết bị cân bằng thủy lực kiểu kéo dài, giá súng trên, các thiết bị thước ngắm và thiết bị nạp đạn. Trên pháo tiếp nhận nòng pháo với vỏ và hai khóa nòng pít tong tiếp xúc (với máy nén dạng chất dẻo kiểu “Bange”), mở phía trên. Khóa nòng được trang bị thiết bị bắn dạng va đập, thiết bị dẫn động cơ khí đặc biệt, cho phép tự động hóa quá trình mở và đóng khóa nòng (trong chế độ khẩn cấp, pháo thủ có thể thực hiện bằng tay), và thiết bị cân bằng, đơn giản hóa sự mở khóa nòng. Trong cơ cấu bắn có các ụ dành cho các khe cắm ống kíp nổ. Sự đẩy được thực hiện với sự hỗ trợ của thiết bị đẩy điện hoặc dây cáp đẩy (trong trường hợp khẩn cấp).

Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #127 vào lúc: 09 Tháng Mười, 2010, 12:29:46 AM »

Trụ chống dạng xi lanh được lắp ở giá súng trên. Các xi lanh hãm lùi được bố trí gần nó, máy nâng dạng cầu vồng răng cưa, bộ cảm biến chiều dài hãm lùi và các bệ đỡ để cố định các thiết bị kính ngắm. Thiết bị hãm lùi bao gồm trong thành phần bộ thủy lực của thiết bị hãm lùi với hệ thống cân bằng thủy khí và hai bộ phận chống giật. Chiều dài hãm lùi – hơn 1400mm. Trên giá trên lắp cơ cấu nâng, quay và thiết bị các thiết bị cân bằng. Sự dẫn bắn của pháo theo chiều dọc và chiều ngang được thực hiện nhờ sự hỗ trợ của các thiết bị thủy lực hoặc bằng tay (trong tình huống khẩn cấp). Góc tầm từ 0 đến 60 độ, góc hướng từ -15 đến 15 độ, tương ứng với trục dọc của xe.



Sự hãm lùi được sử dụng từ bộ hãm đầu nòng bảo đảm cho sóng đầu nòng không chịu áp lực cao tới vị trí làm việc và không làm ảnh hưởng tới kíp xe.

Pháo được trang bị hệ thống nạp đạn bán tự động, cho phép thực hiện quá trình này trong bất kỳ góc tầm nào của nòng pháo. Sự điều khiển của toàn bộ quá trình nạp đạn được thực hiện từ bàn điều khienr. Bắt đầu từ ngăn nạp thuốc nổ, sau đó là thuốc nạp thuốc phóng, còn bước cuối cùng (trước khi đóng khóa nòng), đạn được đặt vào trong các ổ cắm ống kíp nổ bằng tay. Sau khi mở khóa nòng, đạn được đưa vào vị trí sẵn sàng bắn.
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #128 vào lúc: 09 Tháng Mười, 2010, 12:46:07 AM »

Khi tiếp đạn cho pháo từ mặt đất, xe kéo (xe goòng) hai bánh được sử dụng. Xe kéo cấu tạo từ khung với các bánh xe và thanh nâng. Các thanh nâng được tách rời khi nâng đạn từ mặt đất và xếp đạn tới rãnh bộ phận đẩy. Có thể nâng đạn bằng tay mà không cần thanh nâng. Để  tiếp đạn từ mặt đất cần sáu người.

Các thiết bị thước ngắm bao gồm thước ngắm cơ học D726-45, thước ngắm toàn cảnh PG-1M, thước ngắm quang học OP4M-99A, ống chuẩn trục K-1, thiết bị lấy mốc S6 13-11 và thiết bị chiếu sang “Luch-S-17M”. Pháo tự hành có thể bắn trực xạ hoặc bắn phá các mục tiêu bị che khuất.


Để bắn, pháo sử dụng các loại đầu đạn không vỏ, nạp đạn riêng biệt, bao gồm thuốc nổ và thuốc phóng (đầy đủ hoặc giảm bớt). Thuốc phóng được chứa trong vỏ bằng vải lanh và được bảo quản trong thùng (công te nơ) kín.
Logged
daibangden
Trung tá
*
Bài viết: 14469


Чёрный Орёл


« Trả lời #129 vào lúc: 09 Tháng Mười, 2010, 01:11:10 AM »

Các loại đạn chính của 2S7 bao gồm đạn nổ - phá mảnh OF43 và đạn phản lực chủ động ZOF44. Khối lượng đạn nổ - phá mảnh – 110kg; khối lượng thuốc nổ - 17,8kg; tầm bắn xa tối đa khi nạp đạn đầy đủ - 37,5km; sơ tốc đầu nòng – 960m/s. Khối lượng đạn tên lửa – 103kg; khối lượng thuốc nổ - 13,8kg; tầm bắn tối đa – 47,5km. Đồng thời pháo được thiết kế loại đạn khoan bê tong, đạn với đầu đạn hạt nhân và đạn hóa học.

Cơ số đạn gồm 40 viên, 4 viên bố trí trực tiếp trong pháo, số còn lại được mang trên các xe vận tải.

Tốc độ bắn tối đa của pháo – 1,5 viên/phút. Pháo tự hành 2S7 có các chế độ bắn sau:
- 8 viên trong thời gian 5 phút
- 15 viên trong thời gian 10 phút
- 24 viên trong thời gian 20 phút
- 30 viên trong thời gian 30 phút
- 40 vien trong thời gian 60 phút



Trang bị bổ sung bao gồm tên lửa phòng không xách tay, súng phóng lựu cầm tay RPG-7, các lựu đạn F-1, bốn súng tiểu lien và súng ngắn bắn tín hiệu.
Logged
